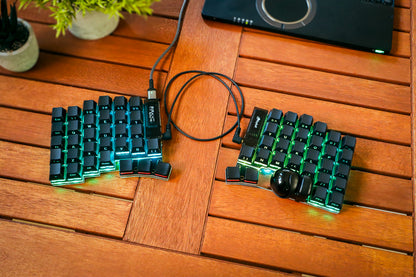

Keyball61

肩にやさしい60%左右分離キーボードに、100%使い勝手の親指トラックボール搭載を目指した自作キットです。

※おひとりさま最大２セットまででお願いします

※本商品は半田付けが必要な組み立てキットです。

※黒基板と黒ボールケースの黒セットが新登場しました！

※12Pコンスルーが確保でき、キットに標準で含まれます！ProMicroの半田付けが簡単になりました。価格はそのままなので実質値下げになります。

左右分割キーボードでベーシックなキー数61個をDuplex-Matrix回路を採用して実現しました。一般的なキーボードから無理なく移行できます。
そして、一番のこだわりが手のひらに内包する親指トラックボールでシームレスなカーソル操作をホームポジションを崩すことなく行えます。
リバーシブル設計ですので、左利きの方は左右基板を入れ替えて組み立て、左手でのトラックボール操作も可能です。

【■キット同梱品■】
・ミドルPCB(左右)　…　1組
・トップPCB(左右)　…　1組
・ミドルアクリルプレート(左右)　…　1組(親指部含む)
・ボトムアクリルプレート(左右)　…　1組
・ProMicro保護プレート(左右一組)　…　1組
・34mmトラボケース(上下)　…　1組
・Φ2 セラミックボール(予備)　…　1個
・トラックボール読取り基板　…　1枚
・L字コンスルーピン(7ピン)　…　1個
・トラックボール読取りIC　…　1個
・読取りIC用レンズ　…　1個
・平頭ネジ M1.7　…　2本
・小頭ネジ M1.7　…　2本（黒ｾｯﾄはM1.4）
・TRRSジャック　…　2個
・タクトスイッチ　…　2個
・ProMicro用コンスルーピン(12ピン)　…　4本
・ダイオード（チップタイプ）　…　78個＋
・OLEDモジュール　…　2個
・OLED用ピンソケット+ピンヘッダ　…　2セット
・スペーサー M2  9mm　…　4本
・ネジ M2 3.5mm　…　42本＋
・クッションゴム　…　8個
・アクリルスペーサ各種
・MXスイッチ用PCBソケット　…　63個＋
・スペーサー M2  7mm　…　15本＋

・Chocスイッチ用PCBソケット　…　5個 (親指ロープロ化で使用)
・スペーサー M2  4mm　…　5本 (親指ロープロ化で使用)

【■キットに含まれませんが下記が必要です■】
・ProMicro　…　2個
　安価なものや、USBTypeCが使用可能なものを選べます。コンスルーピン4本はキットに付属しますのでマイコン基板のみをお買い求めください。
・Cherry MX互換キースイッチ　…　61個（親指ロープロ仕様なら56個）
・choc互換ロープロファイルキースイッチ　…　5個（親指ロープロ仕様のみ）
・お好みの色の34mm トラックボール　…　1個

【■キットには含まれませんが下記を搭載可能です■】
・SK6812MINI-E　…　71個

この他に左右の接続の為のTRRSケーブルと、PCと接続するためのUSBケーブルが別途必要です。
トラックボールの動作確認はぺリックス PERIPRO-303 GR 34mm 交換用トラックボールの赤・黒・青・緑・ゴールドで行いました。

【■組み立て方■】
組み立て方は下記のページにて解説しています。

https://github.com/Yowkees/keyball/blob/main/keyball61/doc/rev1/buildguide_jp.md

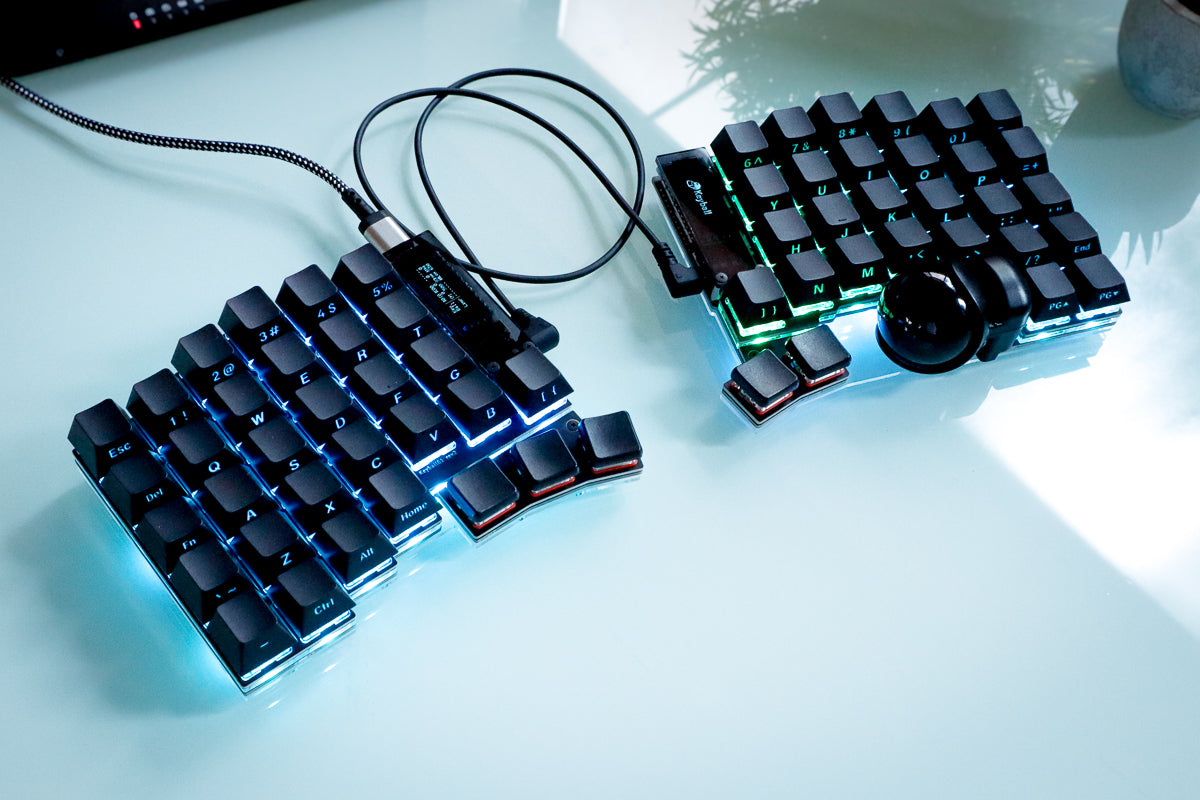

※写真は作成見本であり商品内容と同一ではありません。
※また仕様や価格は予告なく変更することがあります。

【■Keyball61の特徴７つ■】
①それぞれの指をナチュラルにホームポジションに置けるように、各キーを縦にズラしたカラムスタッガードを採用し、親指キーの近くに34mmトラックボールを付けたことでホームポジションを崩すことなくマウス操作が可能です。

②モーションセンサーをボール背面に配置して出来る限りの薄型化を行い、トラックボールを手の平に内包しても邪魔になりません。

③トラックボール保持ケースは射出成型で作成しており触り心地も滑らかです。制度が良いのでボールをほどよくホールドし、キーボードを逆さにしてもボールが落下しません。

④リバーシブル設計ですので左利きの方は左右基板を入れ替えて組み立て、左手でのトラックボール操作も可能です。

⑤使い勝手の良い人差し指カッコキーを設けてキー数は左右合わせて61キーと、左右分割キーボードが初めての方にも使いやすい、ベーシックなキー構成としました。小指の負担を抑えて親指と人差し指をさらに活用できます。

⑥LEDはアンダーグローに加え、親指キーを除いた全てのキー背面にも実装可能です（左右計71個）。LEDはキットに含まれませんので別途ご準備ください。半田付けがしやすいタブ付きタイプを採用しています。

⑦Kailh PCBソケットに対応し、Cherry MX 互換スイッチがホットスワップで使用できます。親指キーのみKailh Choc ロープロファイルスイッチに変えることもできるので手首への負担を軽減できます。
